標準石定盤
ソリューション営業を展開する椿本興業は高精度が要求される液晶関連装置、半導体製造装置、工作機械等の精密機械に石定盤を提案しお客様の装置のパフォーマンス向上にも貢献します。
そのために高精度かつ複雑な加工を要求される精密機械分野での経験、ノウハウを活かし検査、測定用の精密石定盤の販売を開始いたしました。
標準の石定盤は00級、更に00級以上の高精度品も製作し、サイズは300×300×100の小型から3000×2000×500の大型までご用意し幅広くお客様のご要望にお応えします。
その他にも標準以外の寸法、穴あけ、溝、タップ等の加工も低価格、短納期でご提供させて頂きますのでぜひご相談ください。
特徴
- 天然石を使用し経年変化がほとんどありません。
- 鋳鉄に比べ硬度が約2倍で粘りが少ないため、まくれや盛り上がりがありません。
- 錆の発生がなくメンテナンスが容易です。
- 熱伝導率が低いため温度変化を受けにくく、平面精度が安定しています。
- 石場からの一貫生産のため、短納期・低コストを実現。
- サイズ、形状、穴、タップ加工など、ご要望にお応えします。
カタログダウンロード（PDF:603KB）
石定盤定価表
| 等級 | 00級 | |||
|---|---|---|---|---|
| 寸法（mm） | 品番 | 定価（円） | 平面度（μm） | 質量（kg） |
| 300×300×100 | TT00-3030 | 40,000 | 2 | 29 |
| 450×300×100 | TT00-4530 | 60,000 | 2 | 43 |
| 500×500×100 | TT00-5050 | 87,000 | 2.5 | 79 |
| 600×450×100 | TT00-6045 | 102,750 | 2.5 | 89 |
| 600×600×130 | TT00-6060 | 133,500 | 2.5 | 147 |
| 750×500×130 | TT00-7550 | 139,500 | 3 | 153 |
| 1000×750×150 | TT00-1075 | 282,000 | 3 | 353 |
| 1000×1000×150 | TT00-1010 | 405,000 | 3.5 | 471 |
| 1500×1000×200 | TT00-1510 | 1,141,500 | 4 | 942 |
| 2000×1000×250 | TT00-2010 | 1,639,500 | 4.5 | 1570 |
| 2000×1500×300 | TT00-2015 | 2,625,000 | 5 | 2830 |
| 2000×2000×350 | TT00-2020 | 3,765,000 | 5.5 | 4400 |
| 3000×1500×400 | TT00-3015 | 都度見積り | 6.5 | 5655 |
| 3000×2000×500 | TT00-3020 | 都度見積り | 7 | 9420 |
- 上記以外の寸法も製作いたします。
- SUSブッシュによりネジ穴加工いたします。
- 穴加工、溝加工いたします。
- 石定盤は正確な位置で支えないと精度を保証できません。下記専用架台をご使用ください。
- 00級以上の定盤も製作いたします。
架台定価表
| 品番 | 適用石定盤の寸法 （mm） |
キャスター 有無 |
定価 （円） |
|---|---|---|---|
| TK-604510-K | 600×450×100 | 有 | 136,500 |
| TK-604510 | 無 | 121,000 | |
| TK-606013-K | 600×600×130 | 有 | 144,000 |
| TK-606013 | 無 | 127,000 | |
| TK-755013-K | 750×500×130 | 有 | 145,800 |
| TK-755013 | 無 | 129,900 | |
| TK-1007515-K | 1000×750×150 | 有 | 217,500 |
| TK-1007515 | 無 | 180,000 | |
| TK-10010015-K | 1000×1000×150 | 有 | 236,500 |
| TK-10010015 | 無 | 201,000 | |
| TK-15010020-K | 1500×1000×200 | 有 | 337,000 |
| TK-15010020 | 無 | 255,000 | |
| TK-20010025-K | 2000×1000×250 | 有 | 都度見積り |
| TK-20010025 | 無 | 都度見積り | |
| TK-20015030-K | 2000×1500×300 | 有 | 都度見積り |
| TK-20015030 | 無 | 都度見積り | |
| TK-20020035-K | 2000×2000×350 | 有 | 都度見積り |
| TK-20020035 | 無 | 都度見積り | |
| TK-30015040-K | 3000×1500×400 | 有 | 都度見積り |
| TK-30015040 | 無 | 都度見積り | |
| TK-30020050-K | 3000×2000×500 | 有 | 都度見積り |
| TK-30020050 | 無 | 都度見積り |
- 上記以外の寸法も製作いたします。
- 石定盤上面までの高さは、アジャスターにより800～850mmの範囲で調整可能です。
その他石材品
- 真円度、直角度、真直度などの精度測定の際に基準となる治具も石材にて製作いたします。

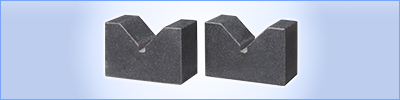

Vブロック（石製）
| 幅×高さ×奥行 （mm） |
品番 | 定価 （2個1組) |
質量 (kg) |
底面とV溝の平行度 (μm) |
底面の平面度 (μm) |
|---|---|---|---|---|---|
| V溝面の平面度 (μm) |
V溝と両側面の平行度 (μm) |
||||
| 50×30×20 | TV-5030 | 100,000 | 0.1 | 3 | 1 |
| 1 | 3 | ||||
| 75×50×35 | TV-7550 | 126,000 | 0.3 | 4 | 2 |
| 2 | 4 | ||||
| 100×60×40 | TV-10060 | 163,000 | 0.6 | 4 | 2 |
| 2 | 4 | ||||
| 125×70×50 | TV-12570 | 184,000 | 1.2 | 5 | 2.5 |
| 2.5 | 5 |
- シャフトなど円形工作物の測定、ケガキ用に使用します。２個で１組となっております。
- 底面、両側面も高精度に仕上げており、補助ブロックとしても利用できます。

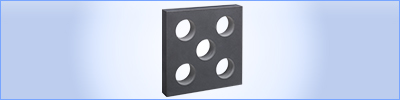

四直角マスター（石製）
| 幅×高さ×奥行 （mm） |
品番 | 定価 （1個) |
質量 (kg) |
真直度 (μm) |
平行度 (μm) |
直角度 (μm) |
|---|---|---|---|---|---|---|
| 315×315×60 | TH-315 | 210,000 | 14 | 2 | 3 | 3 |
| 400×400×65 | TH-400 | 250,000 | 29 | 2 | 3 | 3 |
| 500×500×70 | TH-500 | 377,000 | 46 | 4 | 3.5 | 3.5 |
- ４面の真直度、直角度、平面度が高精度に仕上がっております。
- 精密機械などの精度確認用として使用できます。

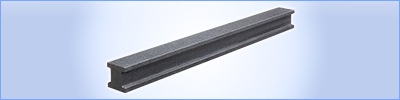

I型ストレートエッジ（石製）
| 長さ×高さ×幅 （mm） |
品番 | 定価 （1個) |
質量 (kg) |
真直度 (μm) |
平行度 (μm) |
直角度 (μm) |
|---|---|---|---|---|---|---|
| 500×40×40 | TS-5040 | 114,000 | 1.8 | 2 | 4 | 25 |
| 600×50×50 | TS-6050 | 127,000 | 3.6 | 2.5 | 5 | 28 |
| 750×60×60 | TS-7560 | 150,000 | 7 | 3 | 6 | 30 |
- 真直度と平面度の測定に使用します。
- 精密機械などの精度確認用として使用できます。特級並みの高精度仕上げです。
※価格は2022年8月現在の税別価格です。なお、価格は予告なく変更することがあります。
