大型鋳物定盤 lineup

検査用・組立用、試験用、またT 溝を入れて中グリ盤等のフロア定盤（床定盤）としてもご使用いただける大型鋳物定盤です。 用途に合わせてお選びいただける2タイプの施工法がございます。

特注定盤の製作対応

Tお客様のご希望により、特注定盤を設計製作させていただきます。
3D-CAD・応 力解析などのアプリケーションを駆使し、ご要望の精度に合わせて、材質から最適なご提案を差し上げております。 防振、防錆等特殊な仕様についてもご相談ください。

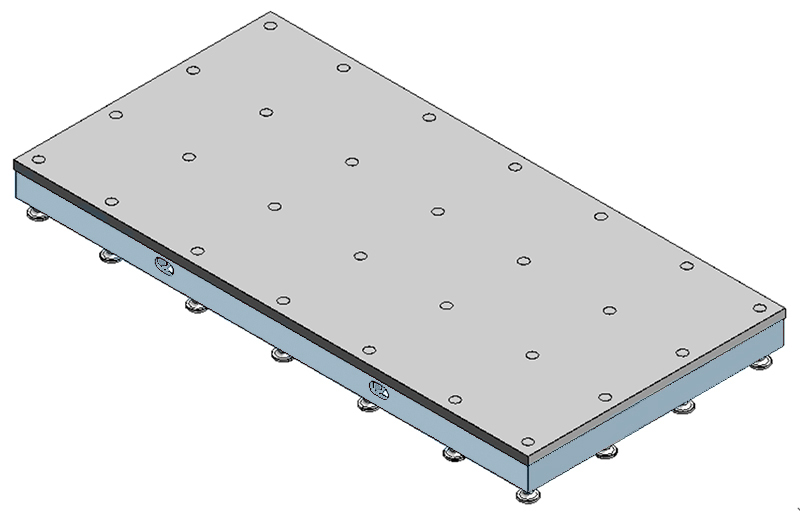

埋め込みジャッキで調整を行う「埋め込みタイプ」

上面からの調整が可能です。

ワーク重量に合わせ、重荷重タイプ・軽荷重タイプを選択できます。
組み合わせての使用も可能ですので、大物ワークにも対応できます。
周囲にオイルパン（トイ）を取り付けて切削水の回収もできます。
定盤のサイズは2000×2000×400mm の小型化から、3000×8000×400 mm の大型までご用意し、お客様のご要望に幅広くお応えします。
ここに掲載以外の寸法、また穴あけ、溝、タップ等の加工も承っていますので、ぜひご相談ください。

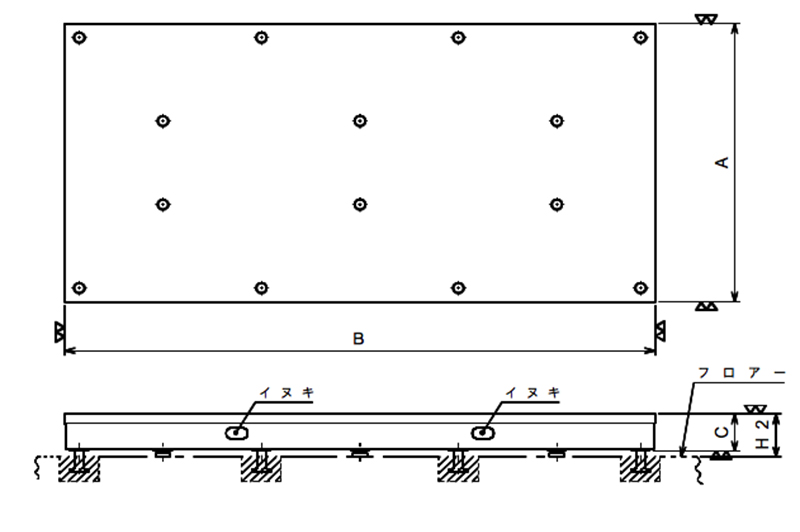

埋め込みタイプ基礎図（PDF）はこちらから

定盤詳細表[重荷重]

　 寸法(mm) 精度 耐荷重(ton) 質量(ton)
巾 長さ 高さ m2あたり Ｔ溝なし Ｔ溝付き
1 2000 2000 400 JIS2級 10 4 4
2 3000 6 5
3 4000 8 7
4 5000 10 9
5 6000 12 11
6 2500 3000 8 7
7 4000 10 9
8 5000 12 11
9 6000 14 13
10 7000 17 16
11 8000 20 19
12 3000 3000 10 10
13 4000 13 12
14 5000 17 15
15 6000 20 18
16 7000 23 21
17 8000 26 24

定盤詳細表[軽荷重]

　 寸法(mm) 耐荷重(ton) 質量(ton)
巾 長さ 高さ 最大積載 m2あたり Ｔ溝なし Ｔ溝付き
6 2000 200 255 16 4 2.5 3
7 3000 24 2.5 3
8 4000 32 5 6
9 5000 40 6 7.5
10 6000 48 7.5 8.5
11 7000 56 8.5 10
12 2500 2000 255 16 4 3.5 4
13 3000 30 5 5.5
14 4000 40 6.5 7.5
15 5000 50 7.5 9
16 6000 60 9 11
17 7000 70 10.5 12.5
18 8000 80 12 14.5
19 3000 3000 305 36 4 6.5 7.5
20 4000 48 8.5 10
21 3000 60 10.5 12.5
22 6000 72 12.5 14.5
23 7000 84 14.5 17
24 8000 96 16.5 19.5
